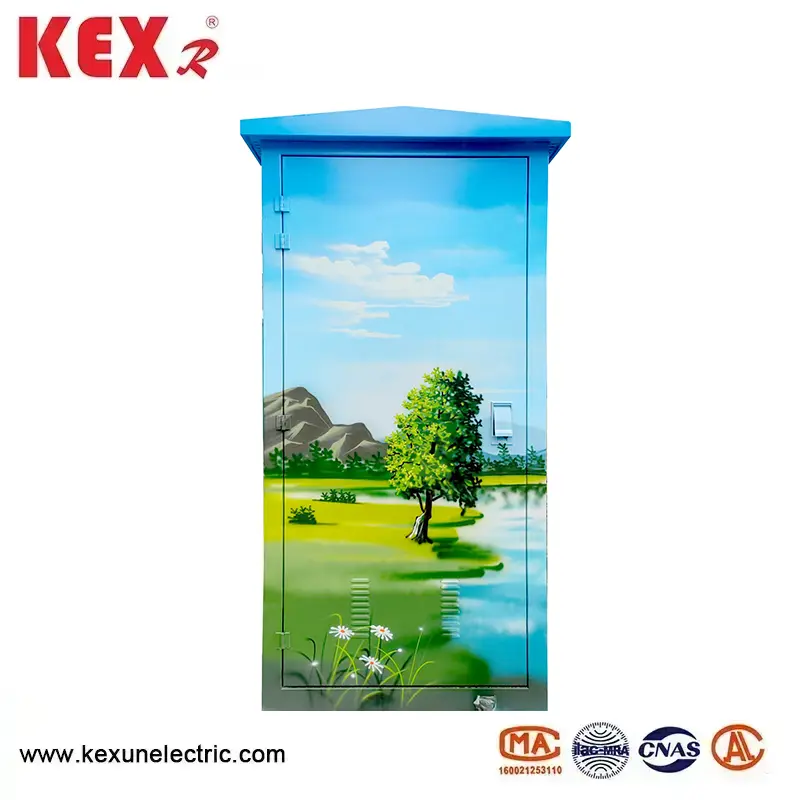

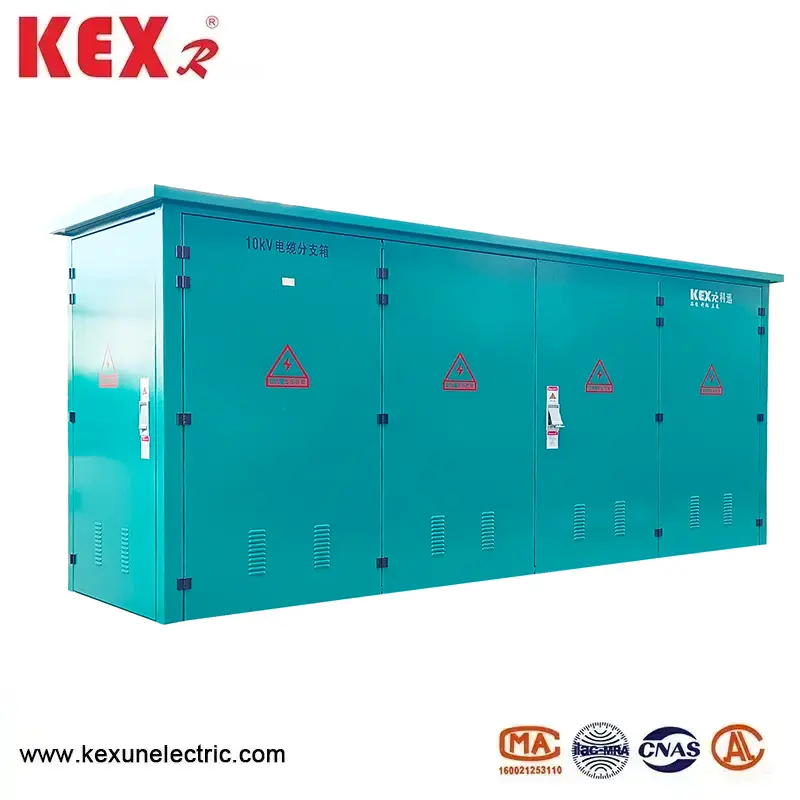

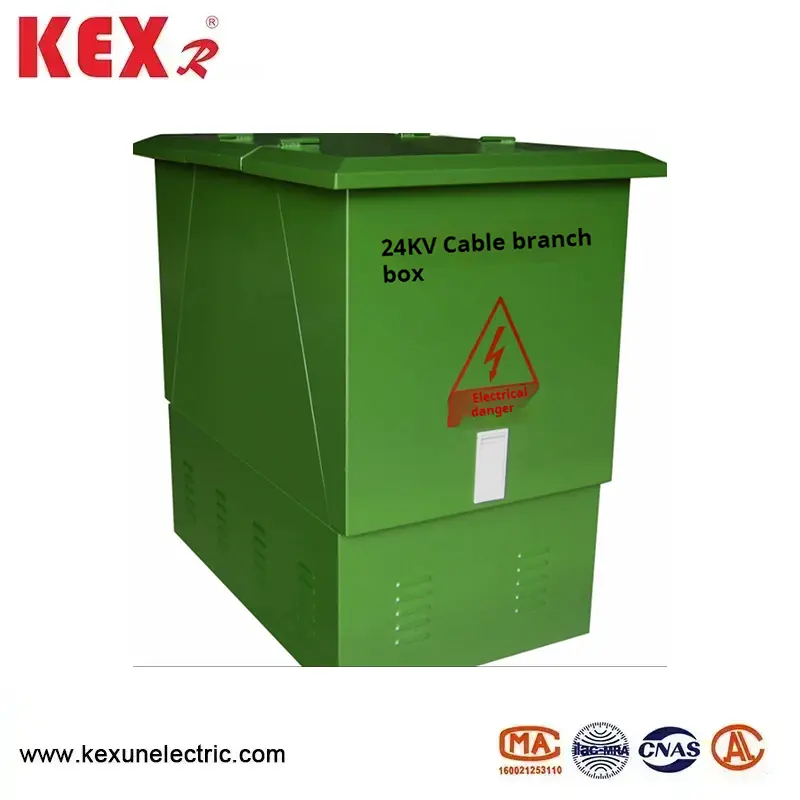

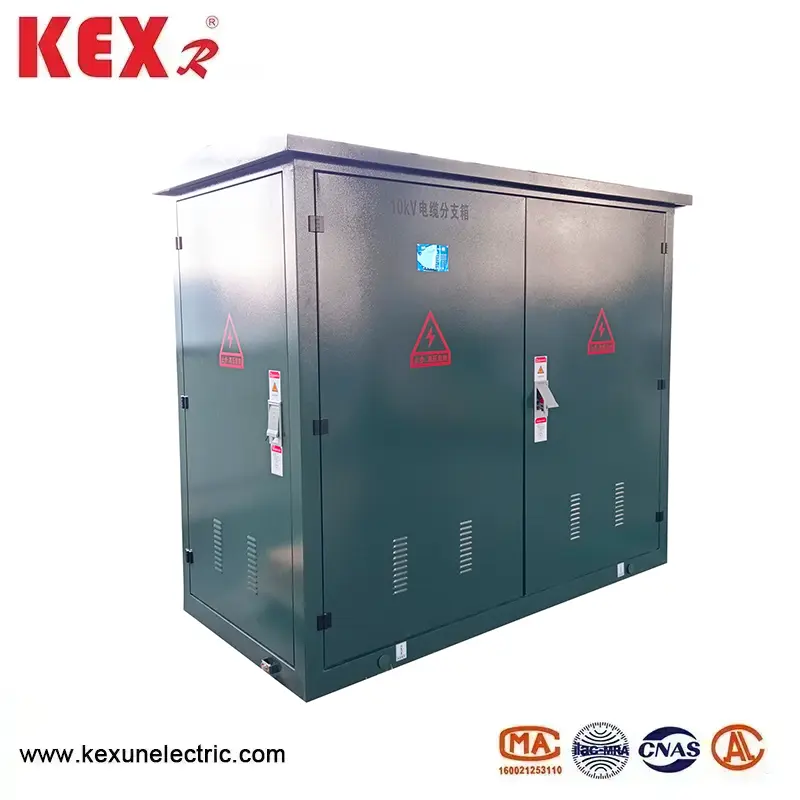

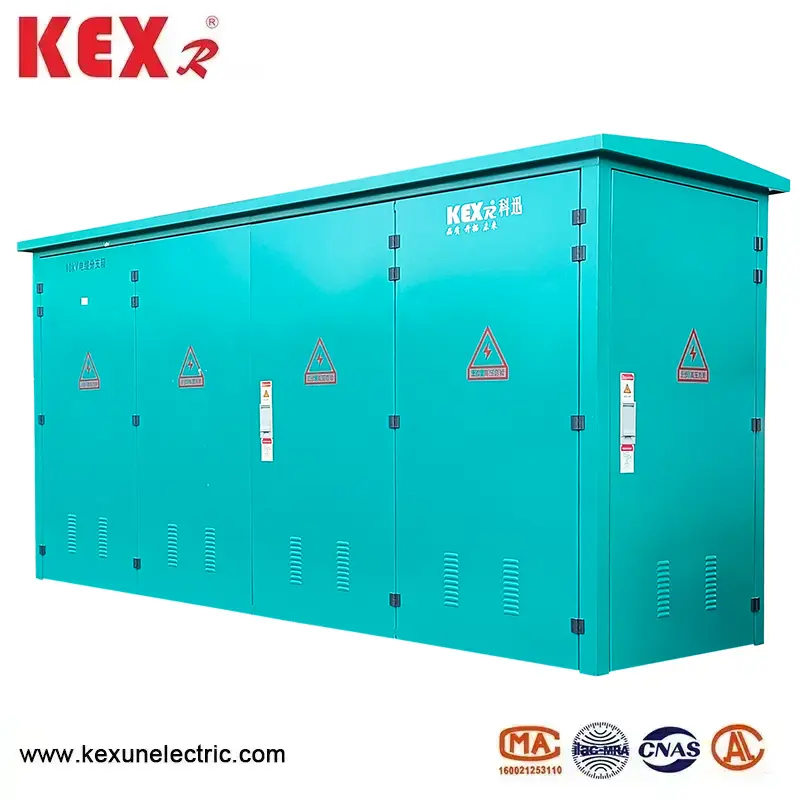

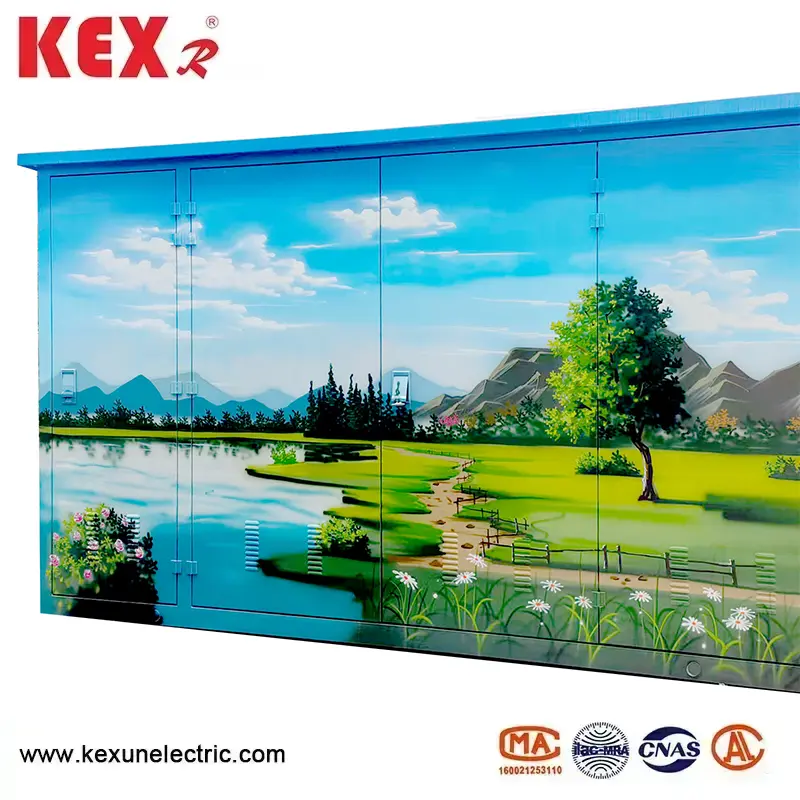

Коробка для разделения кабеля 24 кВ

●Основные характеристики кабельной распределительной коробки 24 кВ.

▶Класс напряжения: 24 кВ Номинальное напряжение распределительной коробки составляет 24 кВ (в соответствии со стандартом IEC 62271-200 или GB/T 11022).

▶Полностью изолированное уплотнение: части, находящиеся под напряжением, изолированы твердой изоляцией или элегазом SF6, без открытых проводников, пыленепроницаемы и водонепроницаемы (IP65/IP67).

▶Технология вставных устройств европейского типа: экранированные кабельные разъемы Т-образного или углового типа входят в стандартную комплектацию, поддерживается вставное соединение под напряжением (требуются специальные инструменты).

▶Модульное расширение: стандартные блоки (например, 1 вход, 4 выхода, 2 входа и 6 выходов) можно гибко комбинировать для поддержки последующего расширения мощности.

●Коробка для разделения кабеля 24 кВ, типичная конструкция.

▶Коробка изготовлена ​​из нержавеющей стали/SMC, устойчивой к коррозии и предназначенной для использования на открытом воздухе (-40℃~+70℃).

▶Изолированная шина изготовлена ​​из меди или алюминия, покрыта изоляционным слоем из силиконовой резины/EPDM, а уровень изоляции составляет ≥50 кВ (выдерживаемое напряжение промышленной частоты).

▶Кабельный разъем

Экранированный штекерный разъем на 24 кВ (например, типа RIP и с изоляцией EPDM) с контрольной точкой (опция).

▶Устройство защиты может быть оснащено индикатором короткого замыкания, дисплеем реального времени и молниеотводом.

Заземляющая клемма коробки системы заземления + заземление экрана кабеля, сопротивление заземления ≤4 Ом.

●Типичные сценарии применения распределительной коробки для кабелей 24 кВ. Типичная конструкция.

▶Новая электростанция: врезка морской ветроэнергетической линии 24 кВ.

▶Промышленный парк: кабельная ответвление высоковольтного двигателя или трансформатора.

▶Шахта/нефтяное месторождение: взрывозащищенная распределительная коробка 24 кВ (Ex d IIC T4).

▶Городская высоковольтная распределительная сеть: альтернативная схема шкафа кольцевой кабельной сети (экономия места)

● Условия использования распределительной коробки европейского типа на 24 кВ.

Температура окружающей среды кабельной распределительной коробки европейского типа на 10 кВ: -30~40℃.

Скорость ветра: эквивалент 34 м/с и не более 700 Пал.

Влажность: среднесуточная относительная влажность не более 95%.

Среднемесячная относительная влажность не более 95%.

 Ударопрочность: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с².

Наклон места установки кабельной распределительной коробки европейского типа: менее 3.

Среда установки: Окружающий воздух не должен быть явно загрязнен коррозийными, горючими газами, водяным паром и т. д., а место установки не должно подвергаться сильной вибрации.

● Технические параметры распределительной коробки европейского типа на 24 кВ.

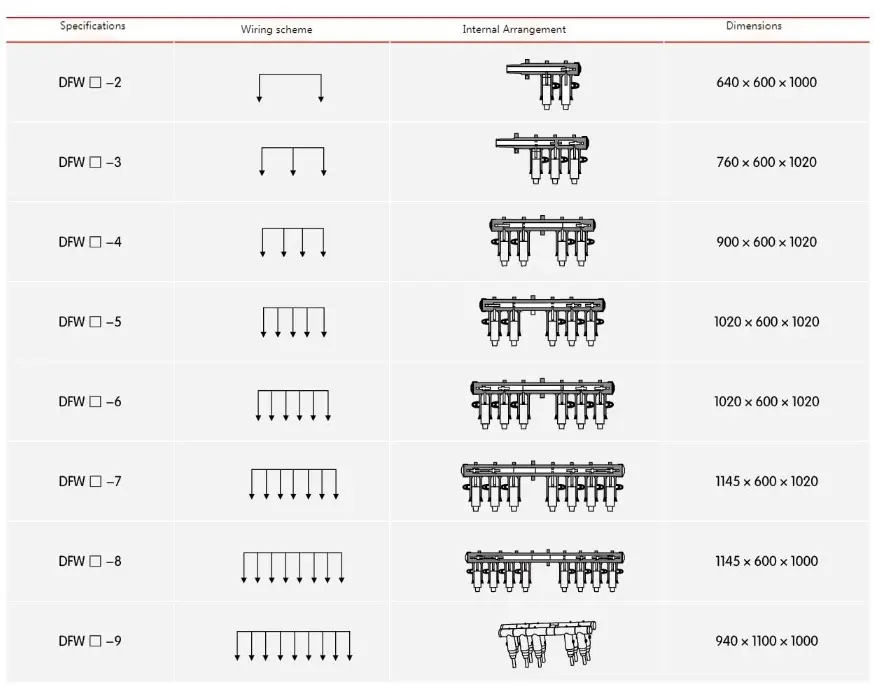

● Коробка для разделения кабелей европейского типа на 24 кВ. Описание номера заказа.

Часто задаваемые вопросы

Вопрос: Минимальный заказ ответвительной коробки 24 кВ

О: мы можем даже продать 1 комплект.

Вопрос: гарантия на этот вид продукции?

О: 12–24 месяца
