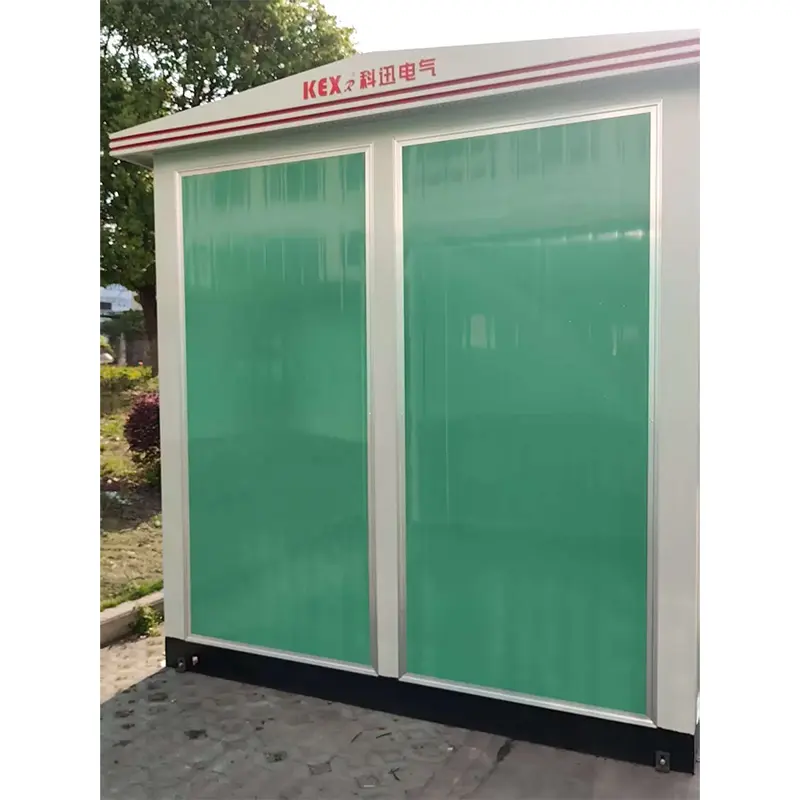

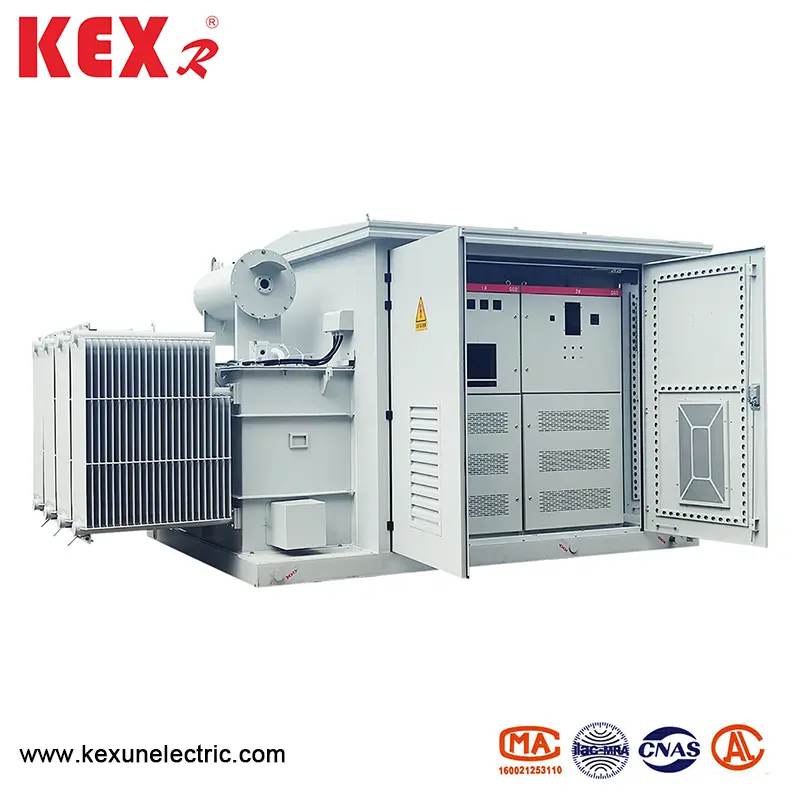

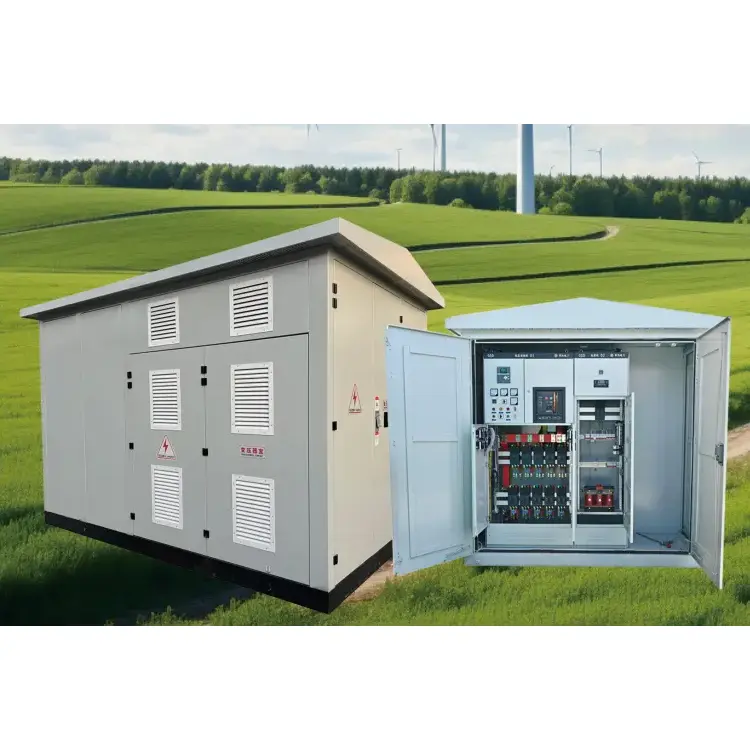

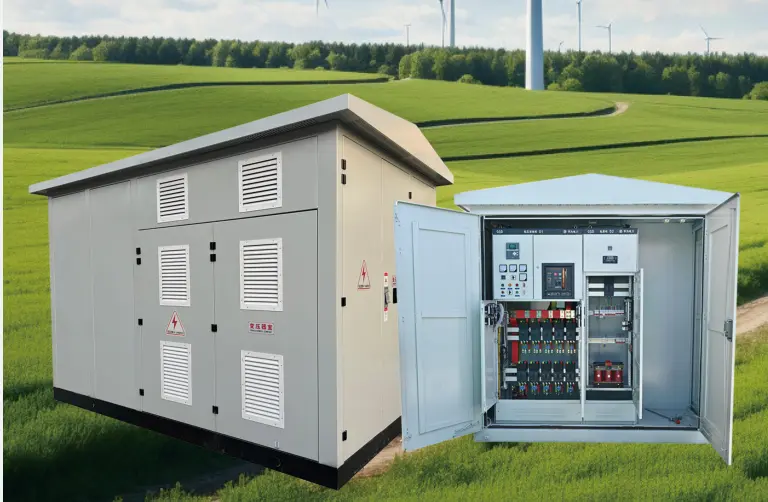

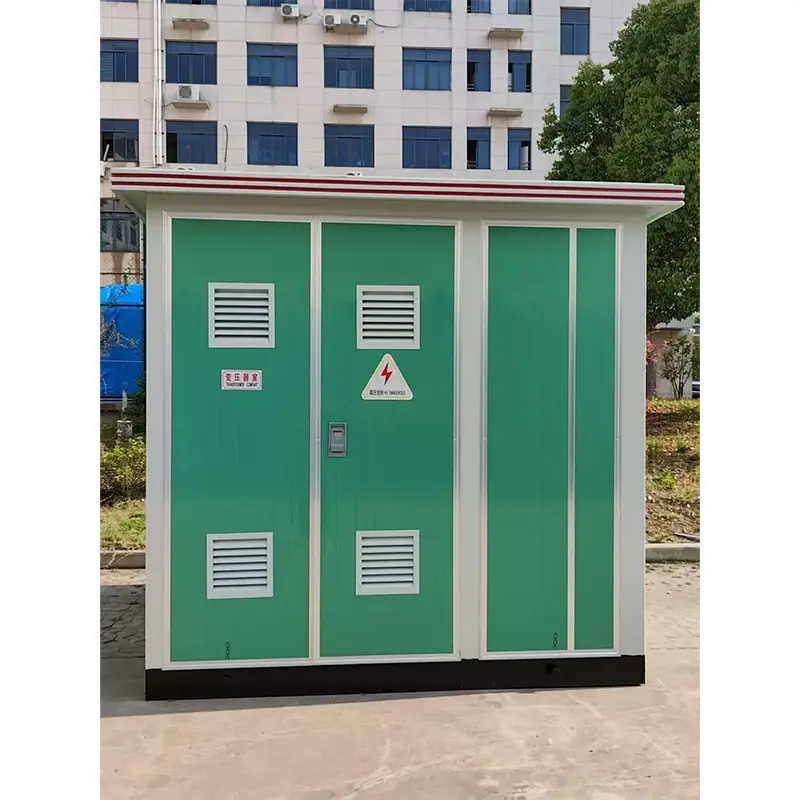

Фотоэлектрический трансформатор шага

● Основная композиция фотоэлектрического перехода типа YB-12

Фотоэлектрический трансформатор шага с шагом обычно интегрируется в коробку следующими тремя частями: ◆ Фотоэлектрический инвертор (необязательная часть): преобразовать выходной (DC) выход с помощью фотоэлектрических модулей в переменный ток (AC), а общие выходные напряжения-это 270 В, 315 В, 400 В и т. Д. Силовая сетка (такая как 10 кВ и 35 кВ).

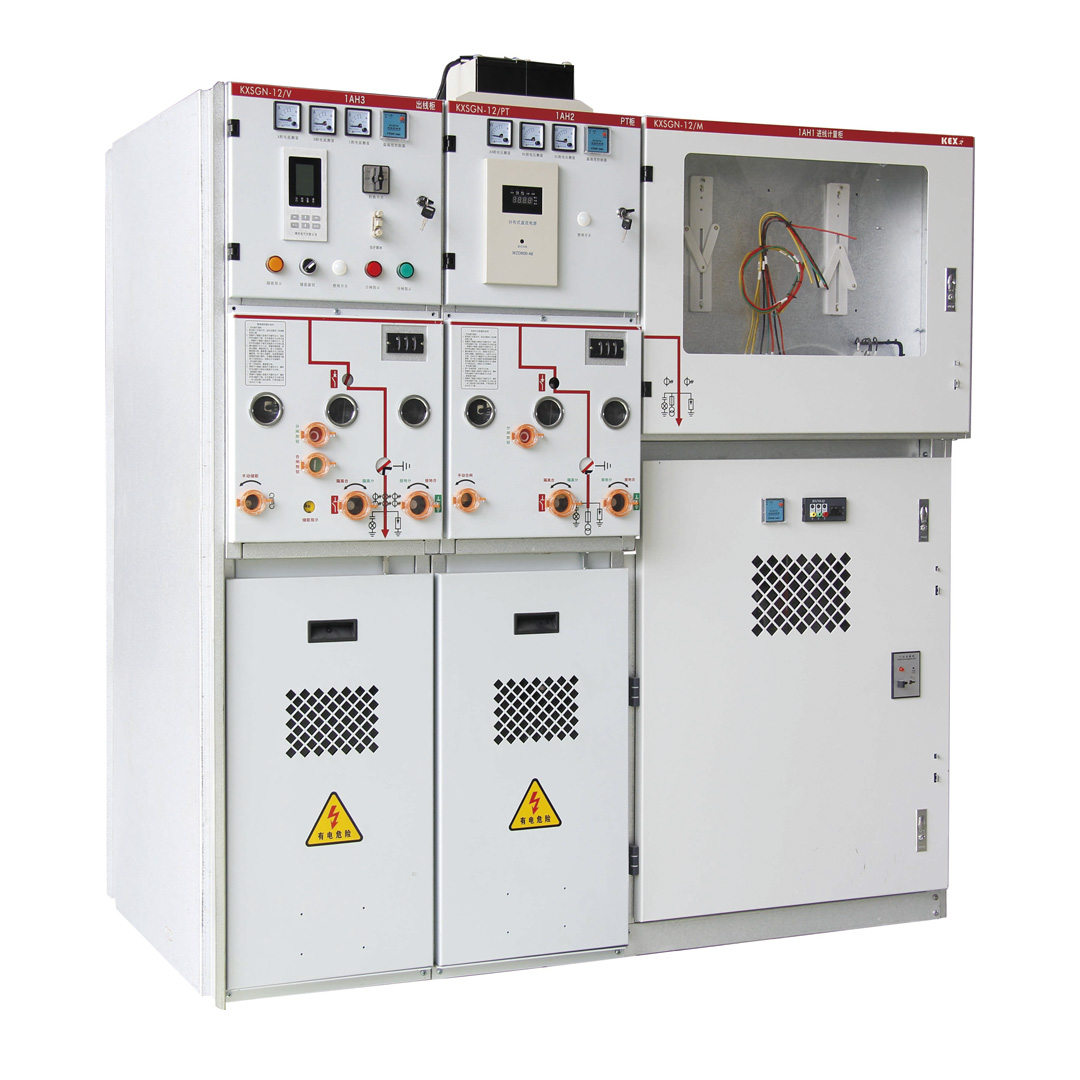

◆ Высокое распределительное устройство высокого напряжения: включая выключатели схемы, разъединители, защитные устройства и т. Д., Используемые для управления и защиты системы подключенной к сети и защиты системы. ПРИМЕЧАНИЕ. Некоторые трансформаторы коробки могут не включать инверторы, но только усиливают трансформаторы и высоковольтные переключатели (называемые «трансформаторы Pure Boost Box»).

● Основные функции фотоэлектрического трансформатора шага в форме

◆ Повышение напряжения: соответствовать требованиям сетки Power для подключенного к сетке напряжения.

◆ Изоляция электрической энергии: фотоэлектрическая система электрически изолирована от сетки питания через трансформатор.

◆ Функция защиты: чрезмерный ток, чрезмерное напряжение, короткий замыкание, защита острова и т. Д.

◆ Мониторинг и управление: поддержка удаленного мониторинга и собирать данные, такие как напряжение, ток и мощность в режиме реального времени.

● Технические характеристики трансформатора фотоэлектрического шага

◆ Эффективное рассеяние тепла: вентиляция или принудительное рассеяние тепла (например, вентиляторы и кондиционеры) следует учитывать в конструкции коробки, чтобы избежать высокой температуры, влияя на срок службы оборудования.

◆ Оценка защиты: обычно IP54 или выше, пылезащитные, защищенные от влаги и солевые туманные туманные (подходящие для прибрежных или высотных участков).

◆ Трансформатор с низким потери: аморфный сплав или энергосберегающий кремниевый стальный лист используется для снижения потерь без нагрузки.

◆ Интеллектуальное соединение сетки: функции поддержки, такие как компенсация реактивной власти (SVG) и гармоническое подавление, и соответствовать спецификациям сетки власти.

● Технические параметры

Номинальные уровни напряжения: 35 кВ и 10 кВ и ниже;  Частота: 50;  Уровень изоляции (см. Таблицу ниже).
