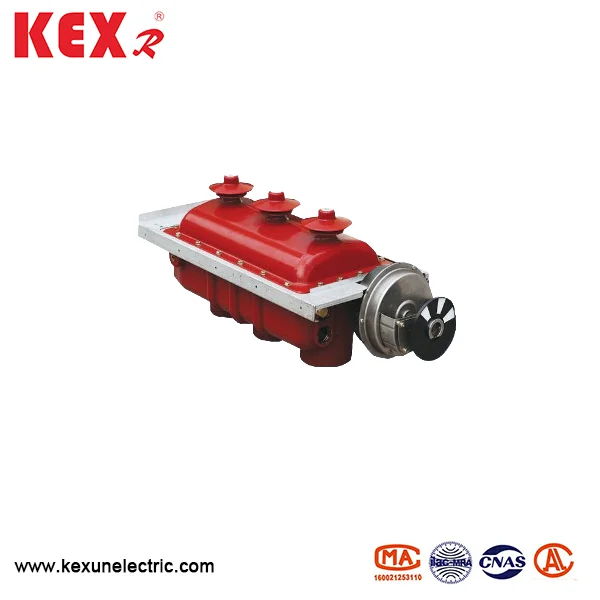

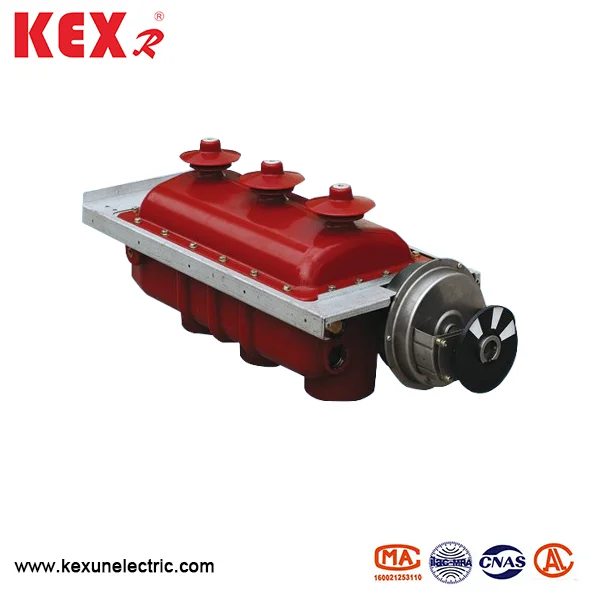

FLRN48-12D Тип SF6 Переключатель нагрузки

Нагрузочный переключатель типа FLRN48-12D SF6-это продукт переключателя нагрузки, независимо разработанный Kexun на Китайской фабрике в 2008 году, который применяется к основному блоку кольца XGN15-12SF6. Он имеет высокую экономику, безопасность и надежность, простую структуру, гибкую работу, надежную блокировку и удобную установку.
Модель: FLRN48-12D
Бренд ： Kexr

Отправить запрос

Описание продукта

Flrn48 12d Type Sf6 Load Switch

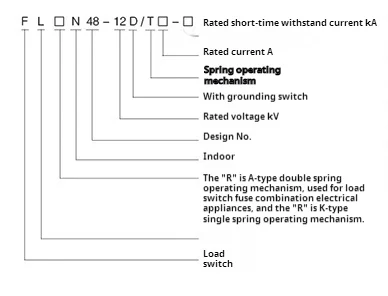

● Значение модели

Flrn48 12d Type Sf6 Load Switch

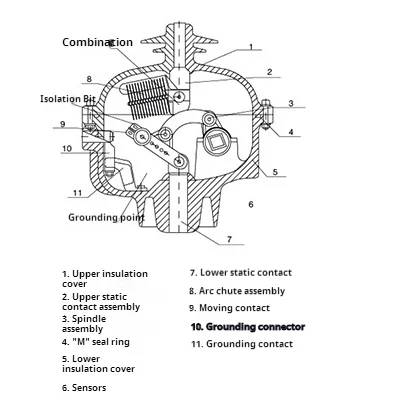

● Структура и принцип

Основная цепь и заземляющая цепь нагрузочного переключателя типа FLRN48-12D SF6 герметизируются в изоляционной оболочке, изготовленной из эпоксидной смолы с помощью процесса APGI, который обладает преимуществами хорошей изоляции и среды против провалов. Изоляционная оболочка состоит из верхней изоляционной крышки и нижней изоляционной крышки, которая заполнена газом SF6 с относительным давлением 0,4 база. Нижняя изоляционная крышка принимает локальные тонкостенные и толстые меры, защищенные от взрыва взрыва, чтобы гарантировать, что в случае несчастного случая давление на избыточное давление газа SF6 падает после прорыва пленки безопасности, и газ напрямую распыляется на заднюю часть шкафа для обеспечения личной безопасности.

Flrn48 12d Type Sf6 Load Switch

◆ Совместите стандарт

IEC60265 、 IEC62271 、 GB3804 、 GB16926 и т. Д.

● Использование условий

◆ Температура окружающей среды: температура вокруг переключателя нагрузки FLRN48-12D типа SF6

Должно быть -40 ~ 40 ℃

◆ Влажность: максимальная средняя относительная влажность составляет ≤ 95% в день и ≤ 100% в месяц.

◆ Высота: нагрузочный переключатель типа FLRN48-12D должен быть установлен на высоте ниже.

2000 м.

◆ Сейсмическая способность: ≤8

◆ Окружающий воздух должен быть свободен от явного загрязнения, такого как коррозионное, горючий газ и водяной пары, и не должно быть частой насильственной вибрации.

● Технические параметры типа FLRN48-12D Type SF6.

Элемент	Единица	FLRN36-12D/T630-20	FLRN36-12D/100-50 Тип
Оцененное напряжение	Кв	12	12
Номинальная частота	Гц	50	50
Рейтинг тока	A	630	100
1 -минутная частота мощности противостоять напряжению/перелом	Кв	42/48	42/48
Импульс молнии выдержал напряжение интерфазы/перелом	Кв	75/85	75/85
5 мин.	Кв	24	24
Оценка тепловой стабильности 3 секунды /2 секунды	А	20/20	20/20
Оцененный динамический стабильный ток (пик)	А	50/50	50/50
Оцененный ток закрытия короткого замыкания	А	50/50	125/50
Оцененный ток прерывания с закрытым контуром	A	630
Оценка активной нагрузки прерывающих ток	A	630
Оцененная зарядка кабеля.	A	10	10
Рейтированный ток по разрыву короткого замыкания	А		50
Оцененный ток передачи	A		1700
Тип предохранителя			XRNT-12KV/100A
Влияние слияния бросает энергию	J		1 ± 0,5
Механическая жизнь	Время	5000/2000	3000/2000
Расстояние между заряженными телами и относительной изоляцией воздуха	мм	≥125	≥125
Давление газа SF6	бар	0.4	0.4
Синхронизация открытия и закрытия	РС	≤2	≤2
Сопротивление основного цепи	малыш	≤65	≤65
