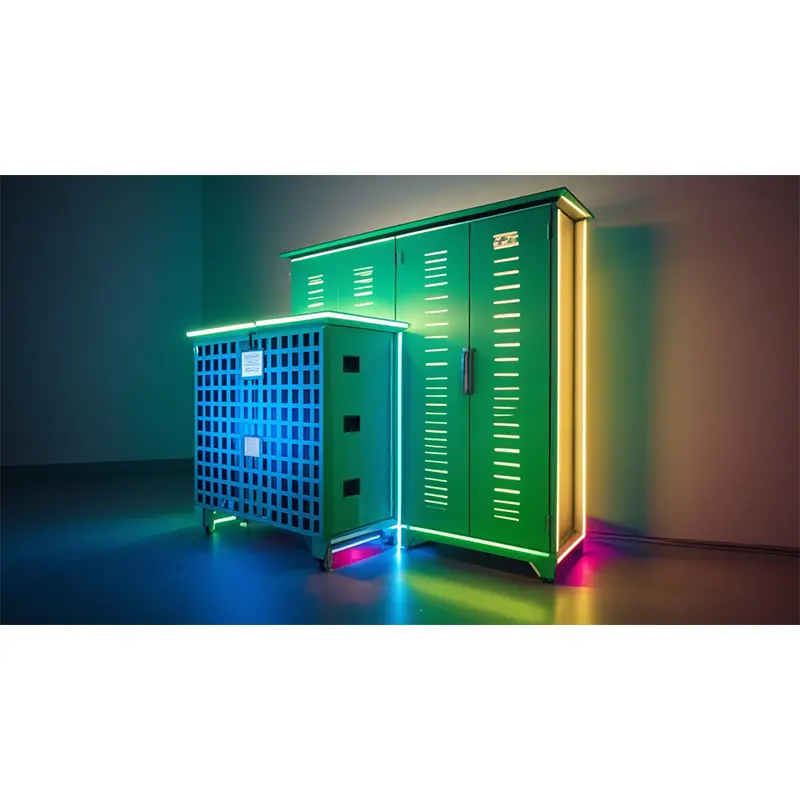

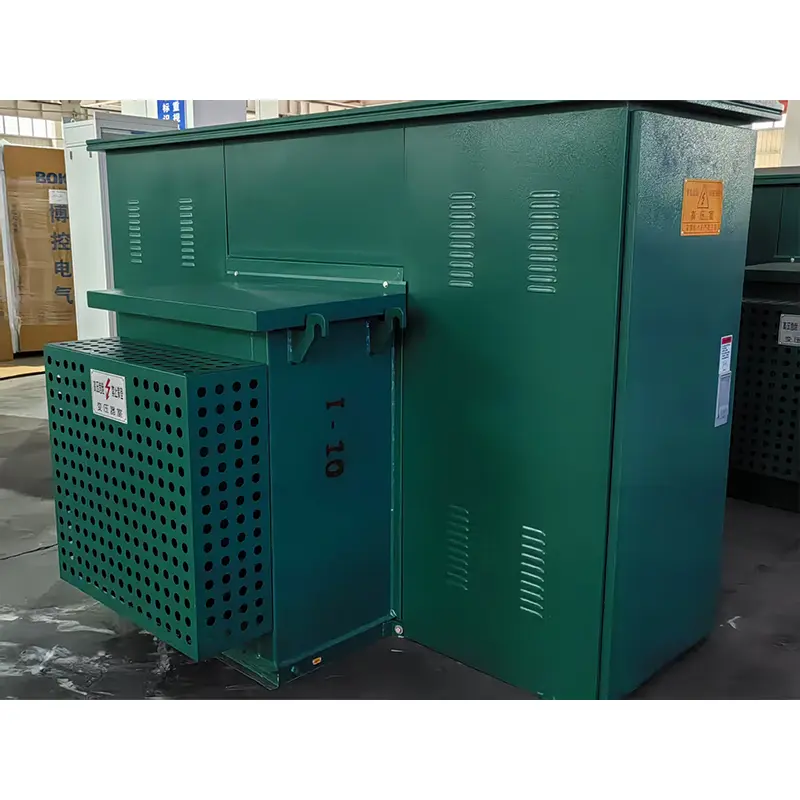

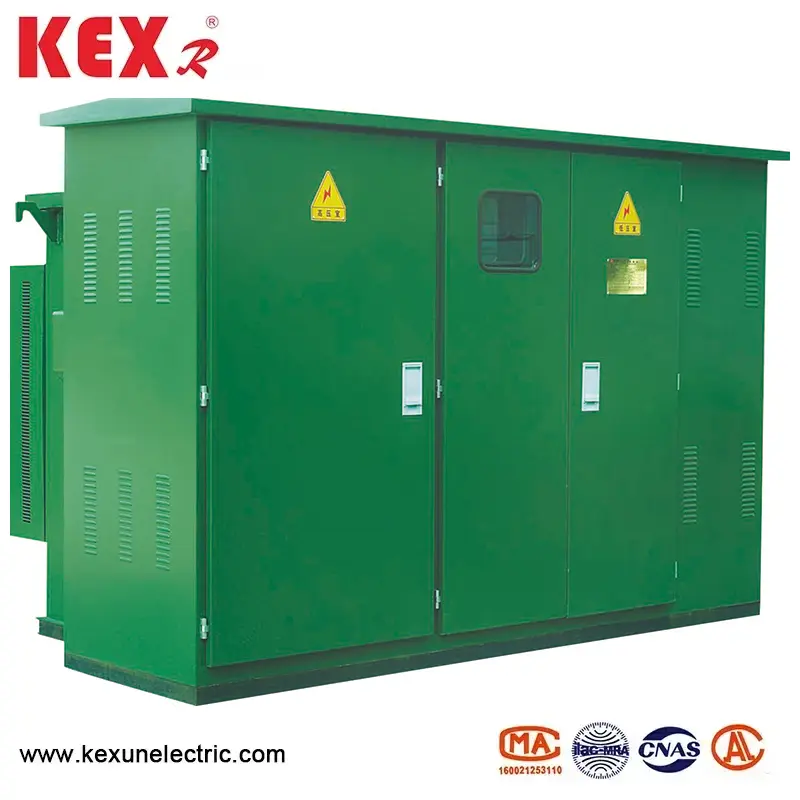

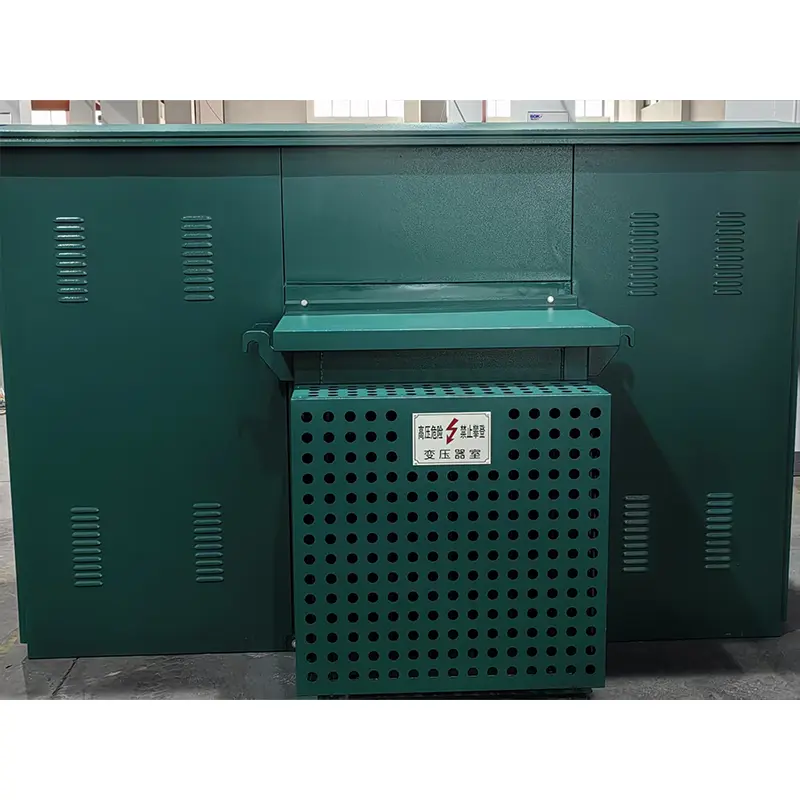

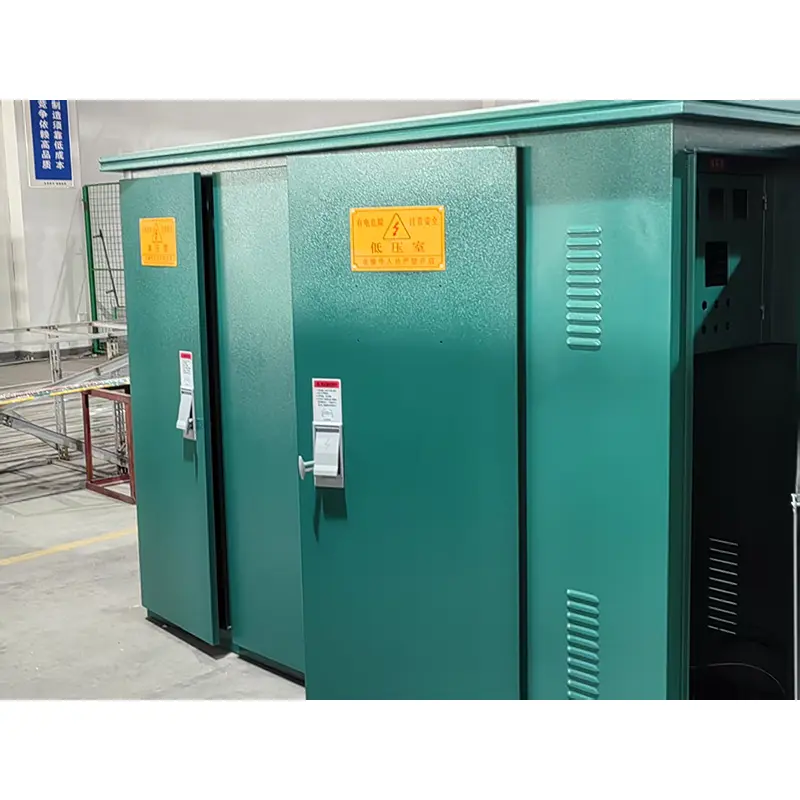

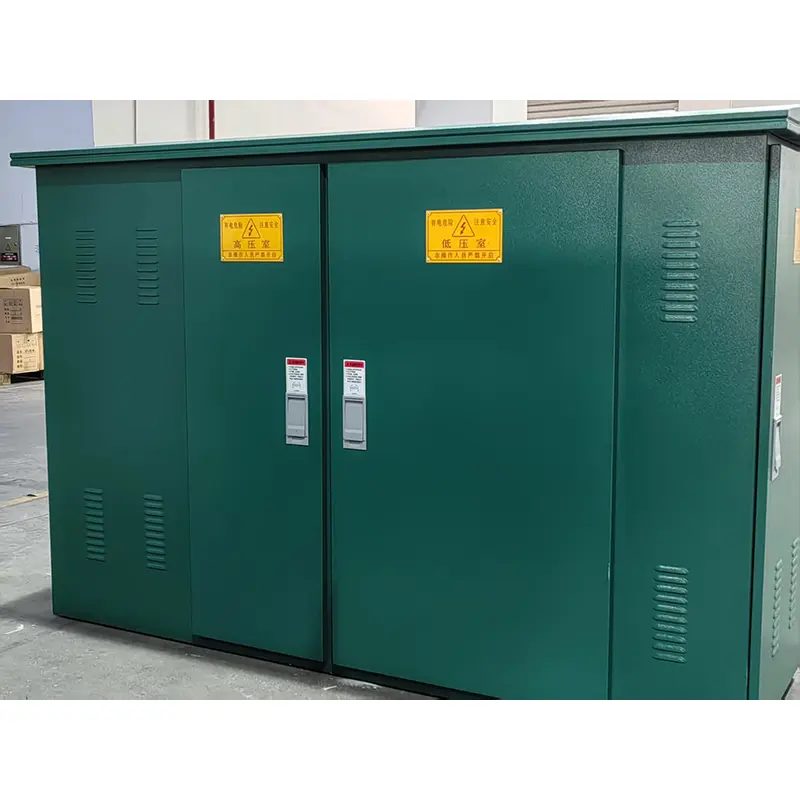

Трехфазная подстанция American Type Tryphase

Трехфазная подстанция American Type Type Type Type Type-12, производимая производителем China Kexr, представляет собой подстанцию с простой структурой, небольшим пространством пола и сильной изоляцией, которая подходит для номинального напряжения 10 кВ.
Модель: ZBW-12
Бренд ： Kexr

Отправить запрос

Описание продукта

● Трехфазная подстанция American Type Tryphase Mindation с использованием условий

◆ Температура окружающей среды: температура окружающей среды вокруг трехфазной подстанции, установленной на прокладке американского типа, должна составлять -30 ~ 40 ℃.

◆ Высота: Трехфазная подстанция, установленная на прокладках американского типа, должна быть установлена ниже 4000 м;

◆ Скорость ветра: эквивалентна 34 м/с (не более 700pa);

◆ Влажность: среднесуточная относительная влажность составляет не более 95%; Ежемесячное значение относительной влажности составляет не более 95%;

◆ Shock -Resection: горизонтальное ускорение составляет не более 0,4 м/с²

и вертикальное ускорение не более 0,15 м/с²

◆ Наклон установки.

◆ Установка: окружающий воздух явно не загрязнен коррозионными и горючими газами, и на месте установки нет насильственной вибрации.

◆ При заказе этого продукта за пределами вышеуказанных условий вы можете договориться с Kexr

● Технические параметры трехфазной подстанции American Type Type Type Type Type American Type

Серийный номер	Элемент	Единица	Технические параметры
1	Оцененное напряжение	кв	10/0,4
2	Максимальное рабочее напряжение	кв	12
3	Номинальная частота	Гц	50
4	Рейтинг	КВА	150-1600
5	1 -минутная частота мощности выдерживает напряжение	кв	35
6	Молническое импульсное напряжение	кв	75
7	Метод охлаждения		Оно
8	Разрыв тока резервного предохранителя высокого напряжения	а	50
9	Разрушение тока плагина предохранителя	а	2.5
10	Температура окружающей среды	℃	-35 ~ 40
11	Допустимое повышение температуры катушки	℃	65
12	Регламент напряжения без нагрузки		± 5% или ± 2*2,5%
13	Уровень шума	дБ	50
14	IP -степень		IP43

Трансформатор

Предварительно установленная подстанция American Type American Type Принимает новые трехфазные трансформаторы серии S9 и S11, затопленные нефтью, имеют преимущества низких потерь без нагрузки, низкого повышения температуры, низкого шума и низкой высоты. Потеря без нагрузки и потеря нагрузки трансформатора ниже, чем у исходного трансформатора S9, достигая внутреннего продвинутого уровня в настоящее время. Трансформатор имеет полностью герметичную структуру, которая эффективно изолирует загрязнение воздуха и деградацию изоляции, вызванную влажностью. Воздушная подушка 40-90 мм остается в верхней части масляного бака, которая может играть роль рассеивания тепла и охлаждения вместе с гофром оболочки масляного бака и может эффективно снизить внутреннее давление.

Размеры и вес

Емкость	A	B	C	H	Вес (кг)
315 кВА	2560	1600	600	1000	3050
400 кВА	2560	1600	600	1000	3270
500 кВА	2560	1600	600	1000	3400
630KVA	2560	1600	600	1000	3900
800 кВА	2760	1600	800	1000	4200
1000 кВА	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● Размер измерения трехфазной подстанции American Type Type Type Type Type Type Type American Type

ZBW-12 American Type Трехфазная подставка, установленная на PAD, стандартные размеры
Емкость (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
