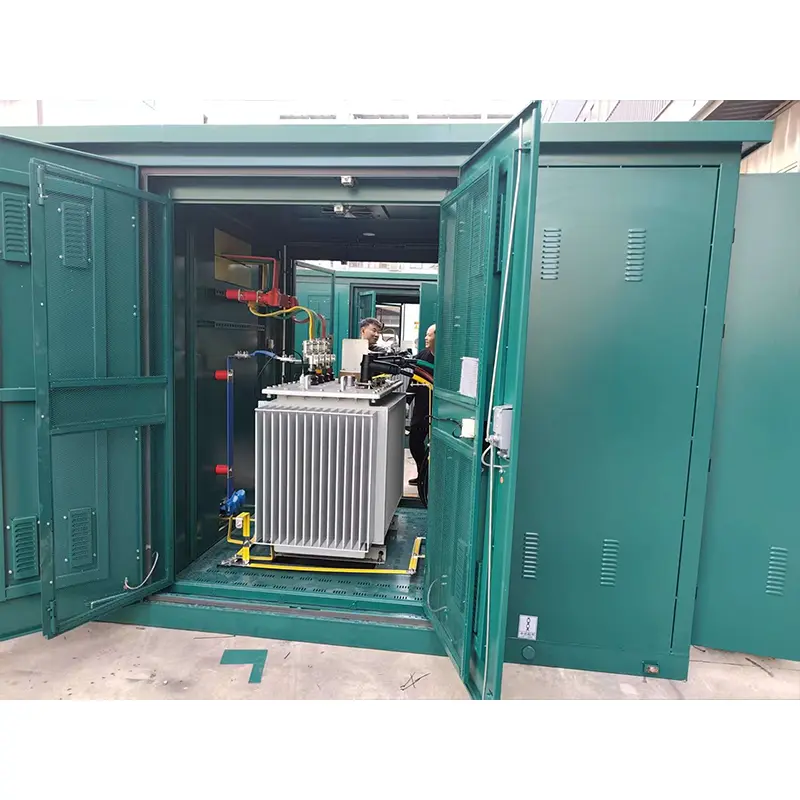

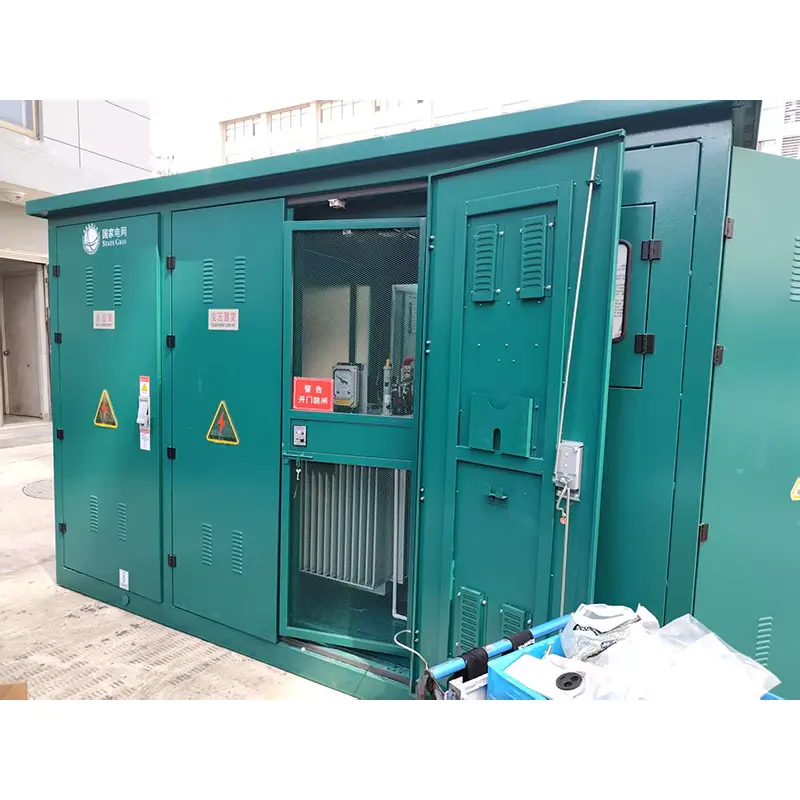

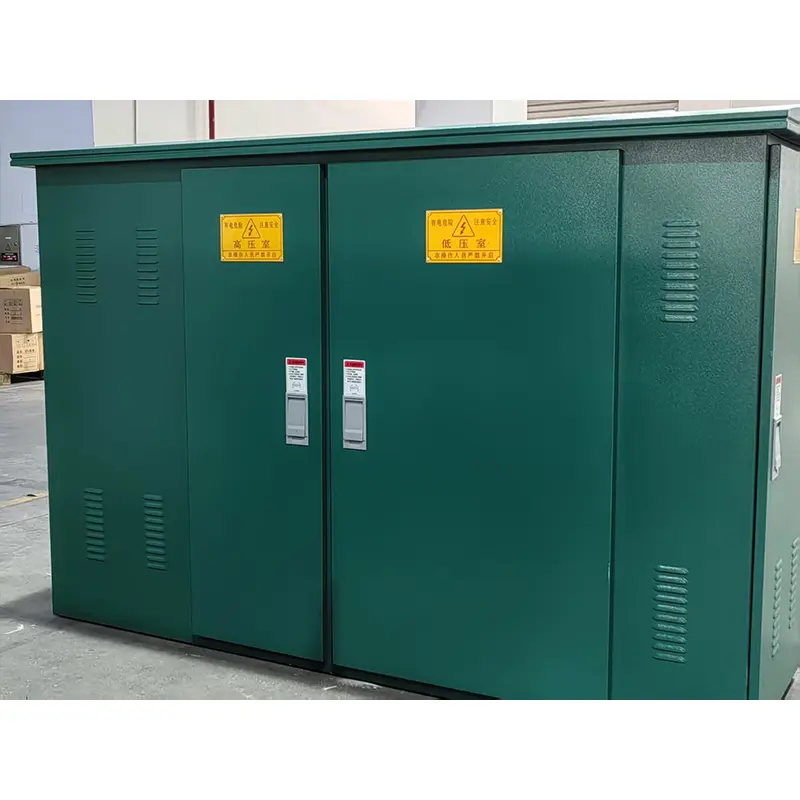

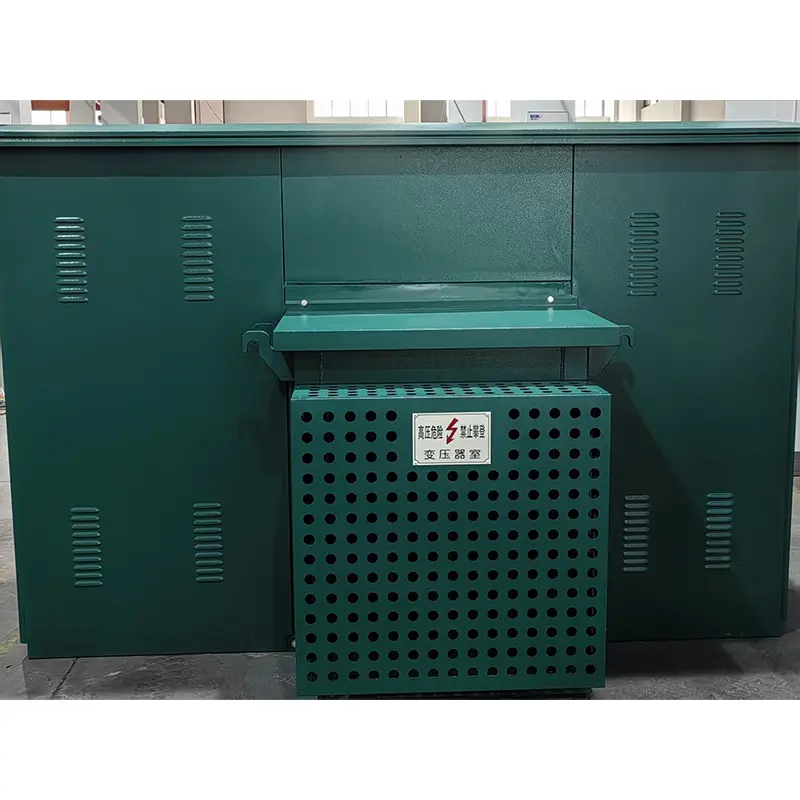

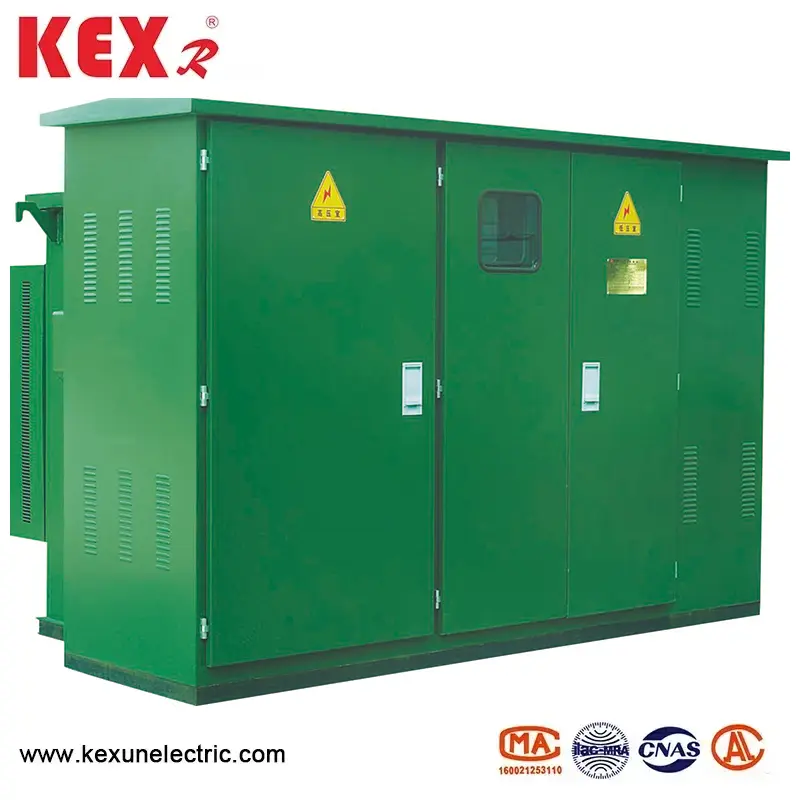

Американский тип закрытой подстанции

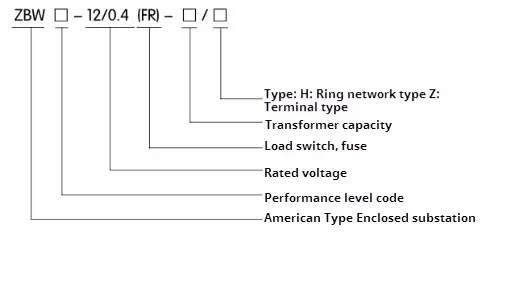

● Значение модели типа ZBW-12 Американского типа закрытой подстанции

● Характеристики структуры подстанции американского типа

1. Американская закрытая подстанция принимает компактную структуру, небольшой объем, только около 1/3 ~ 1,5 из бытового европейского трансформатора с той же мощностью, значительно уменьшая пространство пола.

2. Полностью герметичная и полностью изолированная структура, расстояние изоляции не требуется, а личная безопасность надежно защищена.

3. Американский тип закрытой подстанции с использованием высоковольтной проводки как для кольцевой сети, так и для терминала, с гибким режимом питания и высокой надежностью.

4. Превосходная производительность трансформатора: низкий потерей, низкий уровень шума и низкий рост температуры; Сильная перегрузка, сопротивление короткого замыкания и сопротивление воздействия.

5. Сознайте все виды требований к подаче низкого напряжения, которые могут быть выбраны в соответствии со схемой или спроектированы самостоятельно;

6. Существует два типа кабельных головок: заглушка для локтека 200А и фиксированный кабельный разъем типа 600 A, оба из которых могут быть оснащены полностью изолированным арестом оксида цинка. Кабельная головка типа 200A может быть подключена и отключена с нагрузкой, а также может играть роль изоляционного переключателя.

● предохранитель

Сторона высокого напряжения американского типа закрытая подстанция обеспечивается полной защитой от диапазона посредством серийного подключения предохранителя резервного копирования и предохранителя подключаемого модуля, что является простым в принципе, экономичном и надежном; Предохранитель для защиты от резервного копирования представляет собой предохранитель высоковольтного ограничения высокого тока с большими разрывами. Только когда трансформатор снимается внутри, предохранитель плагина оснащен двойным предохранителем, который может обеспечить двойную защиту тока и температуры. После того, как двойной чувствительный предохранитель взорван, ядро ​​предохранителя можно легко заменить на месте.

● Структура и последовательность работы

1. макет

Для формы и структуры 10-километрового ZBW-12 American Type закрыта подстанции, см. Рисунок 2 и рисунок 3. Масляный резервуар делится на две части: верхняя часть представляет собой высоковольтный масляный резервуар, а нижняя часть-трансформаторный масляный бак. Две детали только электрически соединены, но масло блокируется. Схематическая диаграмма показана на рисунке 1, на которой линии «I» и «I»-это сетевые фидеры, «LL» ветви являются ветвями трансформаторов, а «V»-низковольтный выход. Подстанция может использоваться как в системе питания кольцевой сети, так и в терминальной системе, а конверсия очень удобна. Подача линии и ветви «Lⅲ» переключается с помощью переключателя нагрузки кольцевой сети. В то же время входящий терминал высоковольтной стороны трансформатора оснащен предохранителями резервного копирования и предохранителями подключаемых модулей для защиты от неисправности короткого замыкания и перегрузки и защиты от перегрузки ветви. В то же время также могут быть установлены высоковольтные устройства дисплея и молнии. Низковольтный конец трансформатора выходит после прохождения метра и автоматического выключателя схемы.

● Размеры и вес американского типа ZBW-12.

2. Резервная защита предохранителя

Он подключен последовательно с предохранителем плагина в ветви трансформатора (см. R1 и R2 на рисунке 2), чтобы сформировать предохранитель с полной диапазоной. Он дует только тогда, когда внутри подстанции есть недостаток короткого замыкания, поэтому вероятность выдувания очень низкая. Он установлен в верхнем масляном баке, и масляный бак должен быть открыт, если он должен быть обновлен.

3. Плагин предохранитель

◆ Его ядро ​​плавления обладает двойной чувствительностью (температура и ток), то есть он плавится, когда сторона нагрузки сбой (перегрузка или чрезмерная температура). Предохранительные платежные предохранители и защита от резервного копирования используются последовательно, которые могут защитить весь диапазон от небольшого тока (несколько раз в) до большого тока (несколько десятков килоавпы), а максимальный ток разрыва составляет 50 кА.

◆ Разумное сопоставление резервного предохранителя и предохранителя плагина напрямую влияет на производительность всей подстанции. См. Следующую таблицу для части руководящих принципов выбора предохранителей в приложенной подстанции American Type 10 кВ для справки. Примечание. Это не подходит для других типов подстанций.
